更新時間：2023-02-21 09:20:16

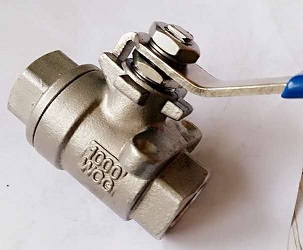

| 產品名稱： | Q11F不銹鋼絲扣球閥 | 產品型號： | 聯系我們 |
| 技術參數： | 不銹鋼(如需特殊材質可來電咨詢) | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
Q11F不銹鋼絲扣球閥適用于Class800以下的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的一片式絲扣球閥適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。一片式絲扣球閥的驅動方式為手動、蝸輪傳動、氣動或電動。一片式絲扣球閥采用螺紋連接。
不銹鋼絲扣球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。球閥的主要特點是本身結構緊湊，易于操作和維修，不銹鋼絲扣球閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。球閥閥體可以是整體的，也可以是組合式的。本類閥門在管道中一般應當水平安裝。
不銹鋼絲扣球閥靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
1.流體阻力小，其阻力系數與同長度的管段相等。oCM
2.結構簡單、體積小、重量輕。oCM
3.緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。oCM
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。oCM
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。oCM
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。oCM
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
1)、操作前須確認管路和閥已被沖洗過。oCM
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。oCM
3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀態。oCM
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
球閥在關閉狀態下，閥體內部依舊存在受壓流體oCM
維修前，解除管線壓力并使閥門處于打開位置oCM
維修前，斷開電源或氣源oCM
維修前，將執行機構與支架脫離oCM
1)、填料處得再鎖緊oCM
l若填料涵處有微泄發生，須再鎖緊閥桿螺母(13).oCM
l注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。oCM
2)、更換閥座和密封件.oCM
A)、拆卸oCM
l使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質.oCM
l關閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。oCM
l依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11)、耐磨片(10)、閥桿填料(9)oCM
l拆卸體蓋連接螺栓(5)和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈(16)。oCM
l確認閥球(3)在“關斷”位置，這可以將其較容易的從閥體拿出，隨后取出閥座。oCM
l由閥體中孔向下輕推閥桿(6)直到完全取出，然后取出O型圈(8)及閥桿下填料(7)oCM
注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位oCM
B)、重新組裝oCM
清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件oCM
按拆卸的相反順序進行組裝。oCM
用規定的扭矩，交叉鎖緊法蘭連接螺栓(5)。oCM
用規定的扭矩，鎖緊閥桿螺母(13)oCM
安裝執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。oCM
如有可能，請在回裝管道前，按相關標準對閥進行壓力密封測試和性能測試。
Q11F不銹鋼絲扣球閥 球閥啟閉件(球體)由閥桿驅動，繞球閥軸旋轉。也可用于流體的調節和控制，其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強，特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換，還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。
1、耐磨性;由于硬密封球閥的閥芯為合金鋼噴焊，密封圈為合金鋼堆焊，開關時硬密封球閥不會磨損太大(硬度系數為65-70)
2、密封性能好;由于硬密封球閥的密封是人工研磨的，直到閥芯與密封圈完全一致。所以他的密封性能是可靠的。
3、開關輕;由于硬密封球閥的密封圈底部使用彈簧將密封圈與閥芯緊密連接，當外力超過彈簧的預緊力時，開關非常輕。
4、使用壽命長：已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等部門，以及人們的日常生活。
1.室內裝置或有防護方法的戶外應用;
2.室外露天裝置，有風、砂、雨露、陽光等侵蝕;
3.易燃、易爆氣體或粉塵環境;
4.濕熱帶、干熱帶環境;
5.管道介質溫度高達450℃以上;
6.環境溫度低于-20℃;
7.易被水淹或浸泡;
8.具有放射性物質(核電站及放射性物質試驗裝置)環境;
9.船舶或碼頭(有鹽霧、霉菌、潮濕)的環境;
10.振動劇烈的場合;易發生火災的場合;
1)操作前必須確認管道和閥門已被沖洗過。
2)閥門的操作根據執行機構的輸入信號大小驅動閥桿旋轉:正向旋轉1/4圈(90°)時，閥門關閉。當反向旋轉1/4圈(90°)時，閥門打開。
3)當執行機構指示箭頭與管道平行時，閥門處于開啟狀態;當指示箭頭垂直于管道時，閥門關閉。
具有較長的使用壽命和免維護期，將依靠以下因素：正常工作條件、保持和諧的溫度/壓力比和合理的腐蝕數據。
球閥關閉時，閥體內仍有壓力流體。
維修前：解除管道壓力，使閥門處于開啟位置，斷開電源或氣源，將執行機構與支架分開。
拆卸分解操作前，必須先檢查球閥上下游管道的壓力。
在分解和再組裝過程中，必須小心防止損壞零件的密封面，特別是非金屬零件。取出O型圈時，應使用專用工具。
法蘭上的螺栓必須對稱、逐步、均勻地擰緊。
清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時，金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。
非金屬零件應立即從清洗劑中取出，不得長時間浸泡。
清洗后，需要用洗滌墻面清洗劑揮發(可用未浸泡清洗劑的絲布擦拭)組裝，但不得長時間擱置，否則會生銹，被灰塵污染。
裝配前還應清洗新零件。
裝配過程中，不得有金屬碎屑、纖維、油(規定使用除外)、灰塵等雜質、異物等污染，粘附或停留在零件表面或進入內腔。如果填料發生微泄漏，則鎖定閥桿和螺母。
A)，拆卸
注：不要鎖得太緊，通常再鎖1/4~1圈，泄漏就會停止。
使閥門處于半開位置，沖洗，清除閥體內外可能存在的危險物質。
關閉球閥，拆下兩側法蘭上的連接螺栓和螺母，然后從管道上完全拆下閥門。
依次拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。
拆下體蓋連接螺栓和螺母，將閥蓋與閥體分開，取下閥蓋墊圈。
確認閥球處于關閉位置，這樣更容易從閥體中取出，然后取出閥座。
將閥桿從閥體中孔向下推至完全取出，然后取出O型圈和閥桿下填料。
B)，重新組裝。
注：請小心操作，以免劃傷閥桿表面和閥體填料函的密封部位。
清洗和檢查拆卸零件，強烈建議用備用零件包更換閥座、閥蓋墊圈等密封件。
按相反的拆卸順序組裝。
用規定的扭矩交叉鎖緊法蘭連接螺栓。
用規定的扭矩鎖緊閥桿螺母。
安裝執行機構后，輸入相應的信號，通過旋轉閥桿驅動閥芯旋轉，使閥門達到開關位置。
如有可能，請在回裝管道前按相關標準對閥門進行壓力密封試驗和性能試驗。
(1)拆卸分解操作前，必須先查明球閥上下游管道的壓力。
(2)非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。
(3)法蘭上的螺栓必須對稱、逐步、均勻地擰緊。
(4)清洗劑應與球閥中的橡膠部件、塑料部件、金屬部件和工作介質(如氣體)相容。當工作介質是氣體時，金屬部件可以用汽油(GB484-89)清洗。非金屬部件用純水或酒精清洗。
(5)分解的每個球閥零件都可以通過浸泡來清洗。未分解的非金屬零件的金屬零件可以用干凈、干凈的絲布(以避免纖維脫落和附著在零件上)擦洗。清潔時，必須清除附著在墻上的所有油、污垢、膠水、灰塵等。
(6)球閥分解再裝配時，必須小心防止損壞零件的密封面，尤其是非金屬零件。取出O型圈時，應使用專用工具。
(7)清洗后，需要經過清洗后的墻面清洗劑揮發(可用未浸泡的絲布擦拭)組裝，但不得長時間擱置，否則會生銹，被灰塵污染。
(8)裝配前應清洗新零件。
(9)使用潤滑脂進行潤滑。潤滑脂應與球閥金屬材料、橡膠部件、塑料部件和工作介質相容。當工作介質是氣體時，可以使用特殊的221潤滑脂。在密封件安裝槽表面涂上薄層潤滑脂，在橡膠密封件上涂上薄層潤滑脂，在閥桿密封面和摩擦表面涂上薄層潤滑脂。
(10)裝配過程中，不得污染金屬碎屑、纖維、油(規定除外)、灰塵等雜質、異物，粘附或停留在零件表面或進入內腔。
